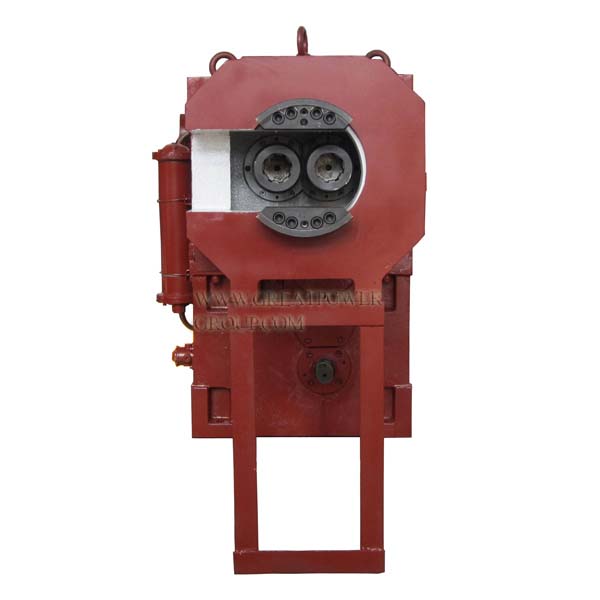

SZL Series Conical Twin Screw Gear Reducer

Maikling Paglalarawan:

Ang SZL series na conical twin screw gear reducer ay isang espesyal na unit sa pagmamaneho na itinugma sa conical twin-screw rod extruder. Binubuo ito ng dalawang bahagi, ibig sabihin, ang reduction box at ang distribution box. Matapos bawasan ang bilis at pagtaas ng metalikang kuwintas ng motor, inilalabas nito ang lakas ng motibo sa kahon ng pamamahagi.

Detalye ng Produkto

Mga Tag ng Produkto

Pangunahing Impormasyon

Lakas ng input 18.5KW~110KW
Screw Dia 45/90~92/188mm
Output torque ng solong baras 1972N · m ~ 13130N · m
Bilis ng input 1500RPM
Bilis ng output Batay sa ratio
Materyal ng gear 20CrMnTi mababang carbon haluang metal na bakal
Materyal sa pabahay Cast iron
Pagproseso ng Gear Paggiling ng CNC
Brand ng bearings C&U ,NXZ‌, ZHJ, ZWZ, LYC, HRB, NSK, FAG , atbp
Brand ng oil seal FAG, NAK, atbp
Ang tigas ng ibabaw ng mga gears HRC54~62
Katumpakan ng gear Baitang 6
Paggamot ng init Carburizing, Pagsusubo
Output mode Spline shaft output
Input mode Solid Shaft

Paglalarawan ng Produkto
Ang SZL series na conical twin screw gear reducer ay isang espesyal na unit sa pagmamaneho na itinugma sa conical twin-screw rod extruder. Binubuo ito ng dalawang bahagi, ibig sabihin, ang reduction box at ang distribution box. Pagkatapos bawasan ang bilis at pagtaas ng torque ng motor, ilalabas nito ang motive power sa distribution box, pagkatapos ay i-drive ang double output shafts (ang kasamang anggulo ay kapareho ng twin-screw rods) sa pamamagitan ng isang pares ng maliliit na conical spiral gear na may rasyon sa pagmamaneho na 1:1, sa gayon ay itaboy ang mga screw rod upang paikutin palabas na may ibang direksyon.

Tampok ng Produkto
1. May mga involute cylindrical gearbox, na ang data at istraktura ay mahusay na idinisenyo ng computer.
2. Ang mga gear ay gawa sa top-quality high strength low carbon alloy steel pagkatapos ng carbon penetrating, pawiin at paggiling ng ngipin. Ito ay may mataas na tigas sa ibabaw ng ngipin, malaking kakayahan sa tindig, maliit na ingay, makinis na operasyon at mataas na kahusayan sa pagmamaneho.
3. Ang materyal ng kahon ng pamamahagi ay nodular graphite casting iron at ang mga gears ay may mataas-lakas na ngipin sa lupa, kung saan ang ahas-hugis na cooling water pipe ay ipinamamahagi.
4. Ang maximum na bilis ng input ng gearbox ay karaniwang hindi mas malaki kaysa sa 1500 rpm.
5. Ang temperatura sa kapaligiran ng trabaho ay -10 ℃-45 ℃. Kapag ang temperatura ay mas mababa sa 0 ℃, ang lubricant oil ay dapat na painitin sa + 10 ℃ bago magsimula.

Teknikal na Parameter

No Uri Diameter ng tornilyo (mm) Input Power (KW) Ratio ng Pagmamaneho Bilis ng Input (RPM) Bilis ng Output (RPM)
1 SZL45 45/90 18.5 33.4 1500 44.9
2 SZL50 50/105 22 40.0 1500 37.5
3 SZL55 55/110 30 39.5 1500 38.0
4 SZL65 65/132 37 38.6 1500 38.9
5 SZL80 80/156 55 38.3 1500 39.2
6 SZL92 92/188 110 37.3 1500 40.2

Aplikasyon
SZL series conical twin screw gear reducer ay malawakang ginagamit sa plastic conical twin-screw extruders.

FAQ

T: Paano pumili ng aconcial twin screwgearbox atpampabawas ng bilis ng gear?

A: Maaari kang sumangguni sa aming catalog upang pumili ng isang detalye ng produkto o maaari rin naming irekomenda ang modelo at detalye pagkatapos mong ibigay ang kinakailangang lakas ng motor, bilis ng output at ratio ng bilis, atbp.

Q: Paano namin magagarantiyaproduktokalidad?
A: Mayroon kaming mahigpit na pamamaraan ng pagkontrol sa proseso ng produksyon at subukan ang bawat bahagi bago ihatid.Ang aming gear box reducer ay magsasagawa rin ng kaukulang pagsubok sa operasyon pagkatapos ng pag-install, at magbibigay ng ulat ng pagsubok. Ang aming pag-iimpake ay nasa mga kaso na gawa sa kahoy lalo na para sa pag-export upang matiyak ang kalidad ng transportasyon.
Q: Bakit ko pinili ang iyong kumpanya?
A: a) Kami ay isa sa mga nangungunang tagagawa at exporter ng gear transmission equipment.
b) Ang aming kumpanya ay gumawa ng mga produktong gear sa loob ng humigit-kumulang 20 taon nang higit pa na may maraming karanasanat advanced na teknolohiya.
c) Maaari kaming magbigay ng pinakamahusay na kalidad at pinakamahusay na serbisyo na may mapagkumpitensyang presyo para sa mga produkto.

Q: Anoiyong MOQ atmga tuntunin ngbayad?

A: MOQ ay isang unit. T/T at L/C ay tinatanggap, at iba pang mga tuntunin ay maaari ding makipag-ayos.

T: Maaari mo bang ibigay ang nauugnay na dokumentasyonpara sa mga kalakal?

A:Oo, maaari kaming magbigay ng karamihan sa dokumentasyon kabilang ang manu-manong operator, ulat ng pagsubok, ulat ng inspeksyon ng kalidad, insurance sa pagpapadala, sertipiko ng pinagmulan, listahan ng packing, komersyal na invoice, bill of lading, atbp.
